آموزش خواندن کدهای مقاومت

مقاومت‌ها قطعات الکترونیکی پسیو هستند که جریان الکتریکی را بر اساس قانون اهم محدود می‌کنند. واحد اندازه‌گیری مقاومت "اهم" (Ω) است. مقاومت‌ها به دو نوع ثابت و متغیر تقسیم می‌شوند. در این مقاله، تمرکز بر روش‌های خواندن مقدار مقاومت‌های ثابت است.

2. کدهای رنگی مقاومت‌ها

یکی از رایج‌ترین روش‌های خواندن مقدار مقاومت‌های ثابت، استفاده از کدهای رنگی است. این کدها روی بدنه مقاومت به صورت نوارهای رنگی چاپ می‌شوند و هر رنگ نشان‌دهنده یک عدد یا ضریب است. در ادامه به شرح این روش می‌پردازیم:

2.1 ساختار کدهای رنگی

یک مقاومت استاندارد معمولاً دارای 4، 5 یا 6 نوار رنگی است. نحوه تفسیر نوارهای رنگی به شرح زیر است:

-دو یا سه نوار اول: نشان‌دهنده عدد اصلی مقاومت هستند.

-نوار بعدی: نشان‌دهنده ضریب ده‌دهی است.

-نوار آخر: نشان‌دهنده تلرانس (محدوده خطای مجاز) مقاومت است.

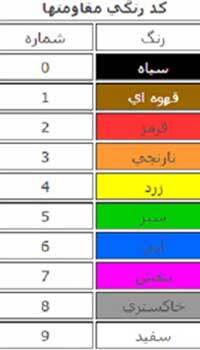

2.2 جدول کدهای رنگی

جدول زیر، معانی نوارهای رنگی را نشان می‌دهد:

2.3 مثال خواندن مقاومت

برای خواندن یک مقاومت با کدهای رنگی قهوه‌ای، سیاه، قرمز و طلایی:

قهوه‌ای = 1

سیاه = 0

قرمز = ضریب 100

مقدار مقاومت: $10\times 100=1,000$ اهم یا 1 کیلو‌اهم با تلرانس ±5%.

3. خواندن مقدار مقاومت با مولتی‌متر

استفاده از مولتی‌متر یکی از دقیق‌ترین روش‌ها برای اندازه‌گیری مقدار مقاومت است. مولتی‌متر به راحتی می‌تواند مقدار واقعی مقاومت را بدون نیاز به تفسیر کدهای رنگی اندازه‌گیری کند. مراحل کار با مولتی‌متر به شرح زیر است:

الف- مولتی‌متر را روی حالت "اهم‌متر" (Ω) قرار دهید.

ب- پروب‌های مولتی‌متر را به دو سر مقاومت متصل کنید.

ج- مقدار مقاومت به صورت دیجیتال روی صفحه نمایش مولتی‌متر نمایش داده می‌شود.

استفاده از مولتی‌متر نه تنها در تشخیص مقاومت‌های ثابت بلکه برای بررسی مقاومت‌های متغیر (مانند پتانسیومترها) نیز مناسب است.

4. استفاده از نرم‌افزارهای آنلاین

ابزارهای آنلاین و اپلیکیشن‌های موبایل نیز برای خواندن مقدار مقاومت بر اساس کدهای رنگی طراحی شده‌اند. با وارد کردن رنگ‌ها در این ابزارها، مقدار دقیق مقاومت به سرعت به دست می‌آید. این روش بسیار ساده و کاربردی است و برای افراد مبتدی یا کسانی که دسترسی به مولتی‌متر ندارند، توصیه می‌شود.

5. تشخیص تلرانس مقاومت

تلرانس یک مقاومت نشان‌دهنده مقدار خطای ممکن در مقدار واقعی آن است. به عنوان مثال، یک مقاومت با مقدار اسمی 1 کیلو‌اهم و تلرانس ±5% ممکن است مقداری بین 950 تا 1050 اهم داشته باشد. این مقدار در مدارهایی که نیاز به دقت بالا دارند، اهمیت زیادی دارد.

6. نکات مهم در خواندن مقاومت‌ها

هنگام استفاده از مولتی‌متر، مطمئن شوید که مقاومت از مدار جدا شده باشد. زیرا اگر مقاومت در مدار باشد، ممکن است سایر قطعات الکترونیکی مقدار اندازه‌گیری شده را تحت تأثیر قرار دهند.

کدهای رنگی بر روی مقاومت‌های کوچک ممکن است به مرور زمان کمرنگ شوند. در این موارد، استفاده از مولتی‌متر بهترین راهکار است.

نتیجه‌گیری

خواندن مقدار مقاومت یک مهارت ضروری در کار با مدارهای الکترونیکی است. با استفاده از کدهای رنگی، مولتی‌متر و ابزارهای آنلاین، می‌توان مقدار دقیق مقاومت را به‌راحتی و با دقت بالا تعیین کرد. این روش‌ها به کاربران در انتخاب و استفاده صحیح از مقاومت‌ها کمک می‌کنند و نقش مهمی در عملکرد بهینه مدارهای الکترونیکی دارند.
