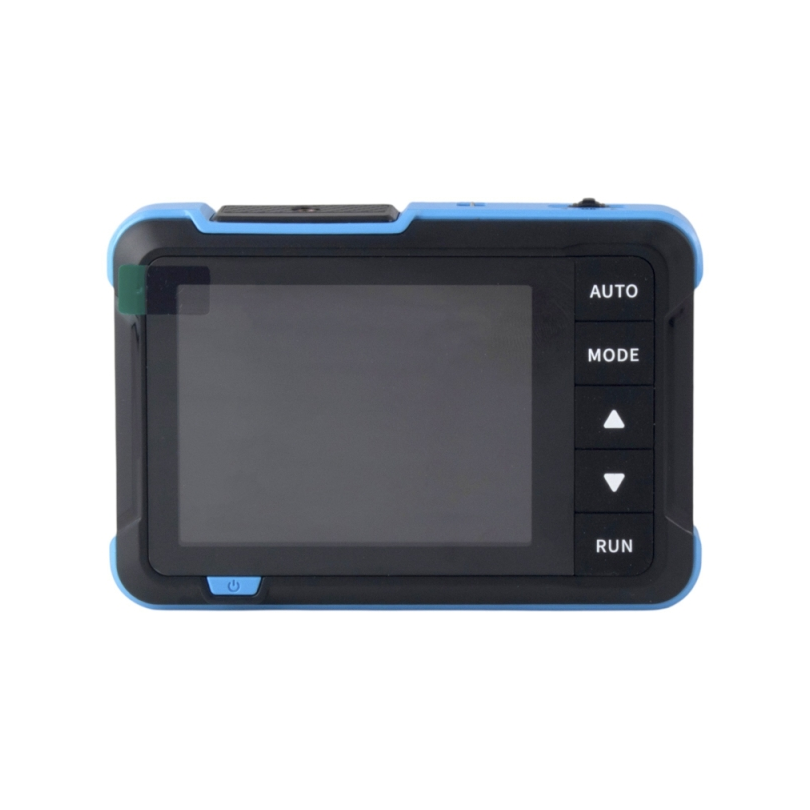

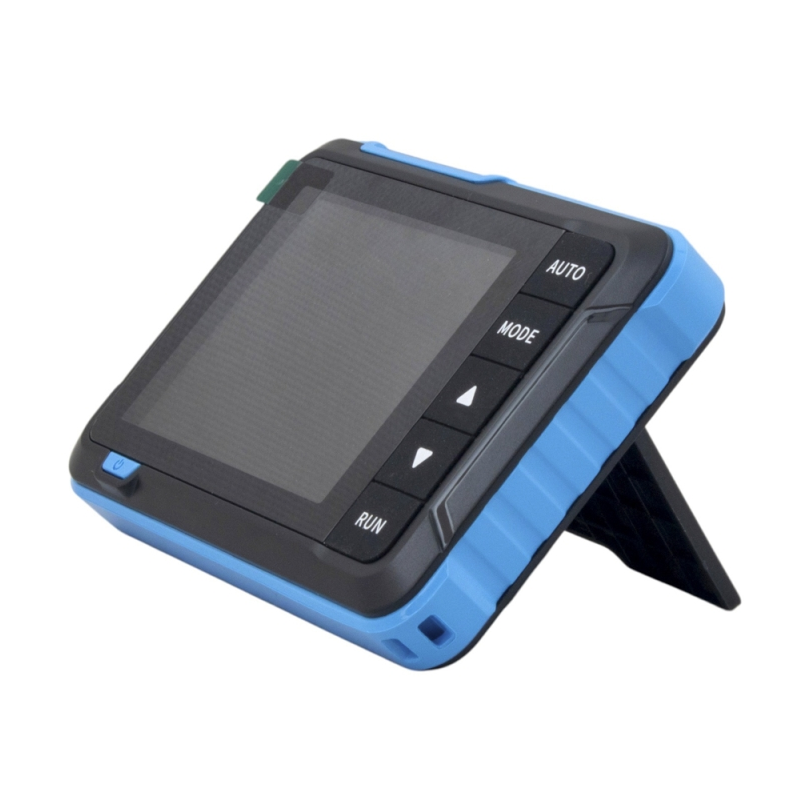

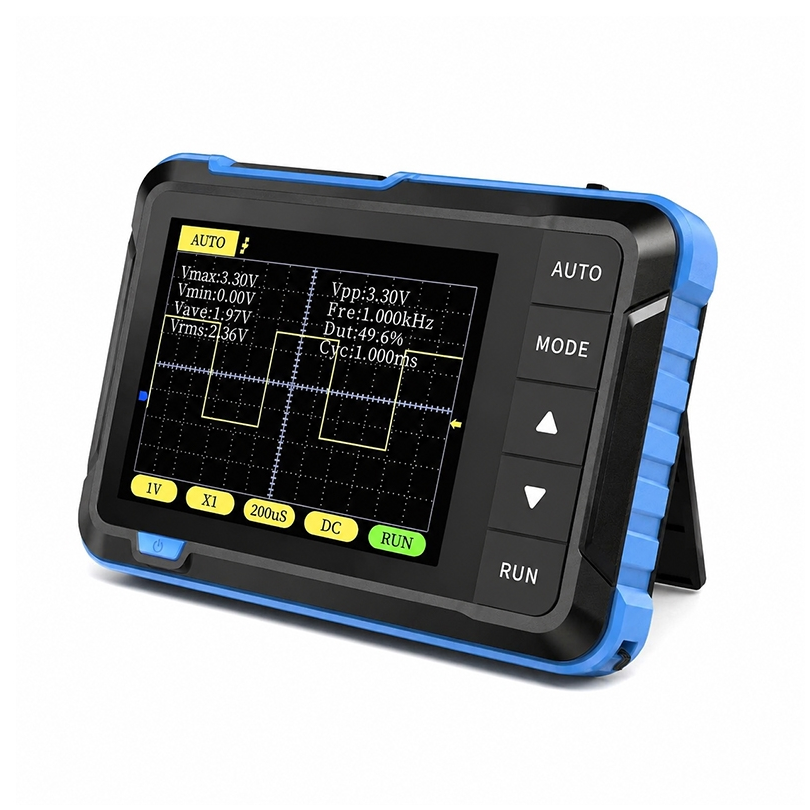

مینی اسیلوسکوپ دستی FNIRSI مدل DSO-152

اسیلوسکوپ دستی FNIRSI DSO-152 یک ابزار اندازه‌گیری قابل‌حمل برای مشاهده و تحلیل سیگنال‌های الکترونیکی در پروژه‌های آموزشی، تعمیرات و عیب‌یابی عمومی است. این دستگاه با بهره‌گیری از نرخ نمونه‌برداری 2.5MS/s و پهنای باند 200KHz امکان نمایش شکل موج انواع سیگنال‌های آنالوگ و دیجیتال را فراهم می‌کند. وجود حالت‌های تریگر Auto، Normal و Single باعث می‌شود ثبت و مشاهده سیگنال‌های پایدار و گذرا با سهولت بیشتری انجام شود. نمایشگر رنگی 2.8 اینچی با رزولوشن 320×240 اطلاعات موج را به‌صورت واضح نمایش می‌دهد و قابلیت AUTO نیز تنظیمات اولیه را به‌صورت خودکار انجام می‌دهد تا کاربر بدون نیاز به پیکربندی پیچیده بتواند شکل موج را مشاهده کند. این دستگاه به باتری داخلی 1000mAh مجهز شده و پس از شارژ کامل تا حدود 4 ساعت قابل استفاده است. وزن کم، ابعاد فشرده و رابط شارژ Type-C، این اسیلوسکوپ را به گزینه‌ای مناسب برای حمل روزانه و استفاده در محیط‌های آموزشی و تعمیراتی تبدیل کرده است.

مشخصات

    برند: FNIRSI
    مدل: DSO-152
    تعداد کانال: 1
    نرخ نمونه‌برداری: 2.5MS/s
    پهنای باند: 200KHz
    حساسیت عمودی: 10mV/Div تا 20V/Div
    بازه زمانی (Time Base): 10μs/Div تا 50s/Div
    محدوده ولتاژ با پروب X1: ±40V (Vpp:80V)

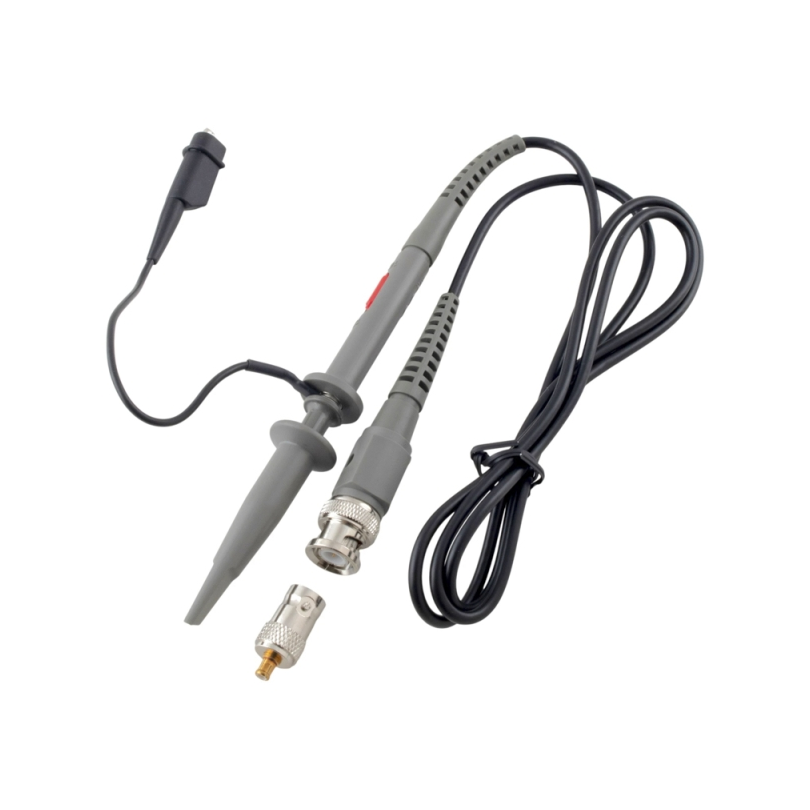

    محدوده ولتاژ با پروب X10: ±400V (Vpp:800V)
    حالت تریگر: Auto / Normal / Single
    نوع کوپلینگ: AC/DC
    نمایشگر: 2.8 اینچ TFT
    رزولوشن نمایشگر: 320×240
    رابط شارژ: Type-C
    ولتاژ شارژ: 5V
    جریان شارژ: 1A
    ظرفیت باتری: 1000mAh
    مدت زمان کارکرد: حدود 4 ساعت
    کالیبراسیون موج مربعی: 1KHz
    Duty Cycle کالیبراسیون: 50%
    ابعاد: 99×68.3×19.5mm

ویژگی‌ها

اسیلوسکوپ دستی FNIRSI DSO-152 با طراحی فشرده و وزن کم، ابزاری مناسب برای آموزش، تعمیرات و عیب‌یابی مدارهای الکترونیکی است. این دستگاه با پهنای باند 200KHz و نرخ نمونه‌برداری 2.5MS/s امکان مشاهده و تحلیل سیگنال‌های آنالوگ و دیجیتال را فراهم می‌کند. نمایشگر رنگی 2.8 اینچی با رزولوشن 320×240، شکل موج‌ها را با وضوح مناسب نمایش می‌دهد و قابلیت AUTO به کاربر اجازه می‌دهد تنها با فشردن یک کلید، تنظیمات اولیه را به‌صورت خودکار انجام داده و سریعاً به شکل موج دسترسی پیدا کند. پشتیبانی از حالت‌های تریگر Auto، Normal و Single، قابلیت اندازه‌گیری ولتاژ تا ±400V با پروب X10، کوپلینگ AC/DC، مولد موج مربعی 1KHz برای کالیبراسیون و باتری داخلی 1000mAh با حدود 4 ساعت کارکرد مداوم، از مهم‌ترین ویژگی‌های این اسیلوسکوپ قابل‌حمل محسوب می‌شوند. وجود درگاه شارژ Type-C نیز استفاده روزمره از دستگاه را ساده‌تر و کاربردی‌تر کرده است.

    اسیلوسکوپ دیجیتال تک‌کاناله با طراحی سبک و قابل‌حمل
    نرخ نمونه‌برداری لحظه‌ای 2.5MS/s
    پهنای باند 200KHz برای تحلیل سیگنال‌های کم‌فرکانس
     محدوده حساسیت عمودی از 10mV/Div تا 20V/Div
    پشتیبانی از اندازه‌گیری ولتاژ تا ±400V با پروب X10
    مجهز به حالت‌های تریگر Auto، Normal و Single
    قابلیت مشاهده سیگنال‌های آنالوگ و دیجیتال
    دارای عملکرد AUTO برای تنظیم خودکار و نمایش سریع شکل موج
    نمایشگر رنگی TFT با ابعاد 2.8 اینچ
    رزولوشن تصویر 320×240 پیکسل
    پشتیبانی از کوپلینگ AC و DC
    مولد موج مربعی داخلی 1KHz برای کالیبراسیون
    امکان کالیبراسیون خط مبنا با نگه‌داشتن کلید AUTO
    باتری لیتیومی داخلی 1000mAh
    زمان کارکرد حدود 4 ساعت با هر بار شارژ کامل
     شارژ از طریق درگاه Type-C
     ولتاژ و جریان شارژ 5V / 1A
    ابعاد فشرده 99×68.3×19.5 میلی‌متر
    مناسب برای آموزش، تعمیرات الکترونیکی و عیب‌یابی مدارها
    عرضه به‌صورت مونتاژشده و آماده استفاده بدون نیاز به سرهم‌بندی

کاربردهای رایج

این اسیلوسکوپ برای کاربرانی طراحی شده است که به یک ابزار ساده، سبک و اقتصادی جهت مشاهده شکل موج، بررسی عملکرد مدارها و انجام عیب‌یابی اولیه نیاز دارند. ابعاد کوچک و راه‌اندازی سریع آن موجب می‌شود در محیط‌های آموزشی، کارگاهی و تعمیراتی به‌راحتی مورد استفاده قرار گیرد.

    • بررسی سیگنال‌های آنالوگ در مدارهای الکترونیکی
    • مشاهده سیگنال‌های دیجیتال با فرکانس پایین
    • آموزش مبانی اسیلوسکوپ در آزمایشگاه‌های آموزشی
    • تعمیر و عیب‌یابی بردهای الکترونیکی
    • تست خروجی سنسورها
    • بررسی عملکرد مدارهای مبتنی بر میکروکنترلر
    • مشاهده شکل موج PWM
    • کنترل و بررسی سیگنال‌های صوتی کم‌فرکانس
    • تست منابع تغذیه و ریپل خروجی
    • استفاده به‌عنوان ابزار قابل‌حمل برای سرویس و نگهداری تجهیزات الکترونیکی
