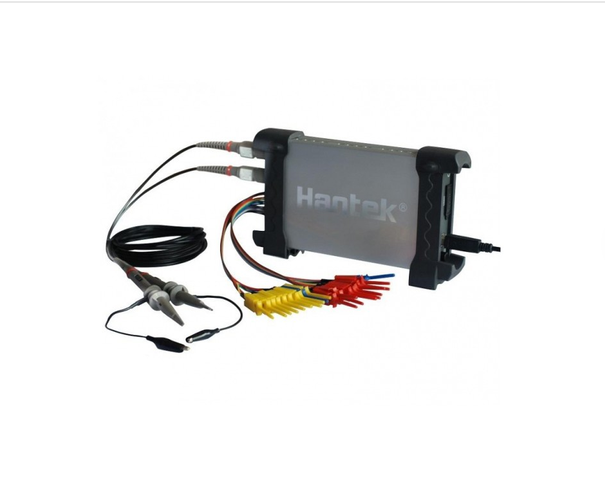

کارت اسیلوسکوپ دو کاناله دیجیتال حافظه دار 20 مگاهرتزی Hantek6022BL
کد محصول: 1003146
۳۴,۵۰۰,۰۰۰ تومان
یک اسیلوسکوپ دیجیتال USB جمعوجور و کاربردی است که با اتصال به لپتاپ یا رایانههای رومیزی، عملکردی حرفهای برای مشاهده و تحلیل سیگنالها ارائه میدهد. این دستگاه علاوه بر دو کانال آنالوگ با پهنای باند 20 مگاهرتز، دارای آنالایزر منطقی 16 کاناله نیز میباشد که آن را برای بررسی همزمان سیگنالهای دیجیتال و آنالوگ ایدهآل میسازد.بدنهی فلزی مقاوم و سبک، تغذیه مستقیم از طریق پورت USB و قابلیتهای نرمافزاری پیشرفته از جمله FFT، محاسبات ریاضی، اندازهگیری خودکار 23 پارامتر مختلف، ذخیرهسازی در فرمتهای متنوع و قابلیت اتصال همزمان چند کارت به یک رایانه، این کالا را به گزینهای مناسب برای مهندسان، تکنسینها و دانشجویان تبدیل کرده است.
مشخصات
برند: Hantek
مدل: 6022BL
پهنای باند 20MHz
تعداد کانال آنالوگ 2 کانال
نرخ نمونهبرداری 48MSa/s
عمق حافظه 1M نقاط
زمان خیز (Rise Time) 17.5ns
محدوده زمانی 1ns/div تا 5000s/div
حساسیت ورودی 20mV/div تا 5V/div
دقت DC ±3%
دقت زمانبندی ±50ppm
امپدانس ورودی 1MΩ، 25pF
پراب استاندارد دو عدد PP80B
اندازهگیریها و امکانات نرمافزاری
اندازهگیری خودکار: Vpp، Vmax، Vrms، Frequency، Rise/Fall Time، Width، Duty Cycle و ...
قابلیتهای محاسباتی: +, −, ×, ÷, FFT، وارونسازی (Invert)
اندازهگیری با کرسر: عمودی، افقی، متقاطع
تست PASS/FAIL برای کاربردهای اتوماسیون یا کنترل کیفیت
مشخصات آنالایزر منطقی
تعداد کانال 16 کانال
نرخ نمونهبرداری 48MSa/s
پهنای باند 10MHz
حافظه 1M برای هر کانال
سازگاری ولتاژ 0 تا 5.5 ولت
انواع ورودی TTL، LVTTL، CMOS
امپدانس ورودی 1MΩ / 7.5pF
مشخصات عمومی
تغذیه از طریق USB (بدون نیاز به آداپتور خارجی)
ابعاد 205×120×35 میلیمتر
سازگار با ویندوز XP، 7، 8، 10، 11 (نسخههای 32 و 64 بیتی)
ویژگی
دو کانال آنالوگ با پهنای باند 20MHz و نرخ نمونهبرداری 48MSa/s
آنالایزر منطقی 16 کاناله با پهنای باند 10MHz
حافظه داخلی 1M پوینت برای ذخیرهسازی شکل موجها
اتصال آسان از طریق پورت USB 2.0 بدون نیاز به منبع تغذیه جداگانه
بدنه آلومینیومی آنودایزشده، مقاوم در برابر ضربه، حرارت و ساییدگی
پشتیبانی از توابع ریاضی پیشرفته: جمع، تفریق، ضرب، تقسیم، FFT، وارونسازی
نمایش X-Y، حالت پرش، پایداری، شدت، میانگینگیری شکل موج
ذخیرهسازی در فرمتهای متنی، تصویری (JPG/BMP)، Excel و Word
قابل استفاده در ویندوز XP تا Windows 11
پشتیبانی از اتصال همزمان چند کارت به یک سیستم برای افزایش تعداد کانالها
کاربردها
تست و دیباگ مدارات آنالوگ و دیجیتال در محیطهای آموزشی و تحقیقاتی
عیبیابی در خطوط تولید یا تعمیرات میدانی با استفاده از لپتاپ
تحلیل ترکیبی سیگنالهای منطقی و آنالوگ در سیستمهای میکروکنترلری
جمعآوری داده برای پردازش در اکسل یا گزارشهای فنی
محتویات بستهبندی
دستگاه کارت اسیلوسکوپ Hantek 6022BL
دو عدد پراب اسیلوسکوپ (PP80B)
کابل USB
کابلهای آنالایزر منطقی (16 کاناله)
CD نرمافزار و درایور
دفترچه راهنما
