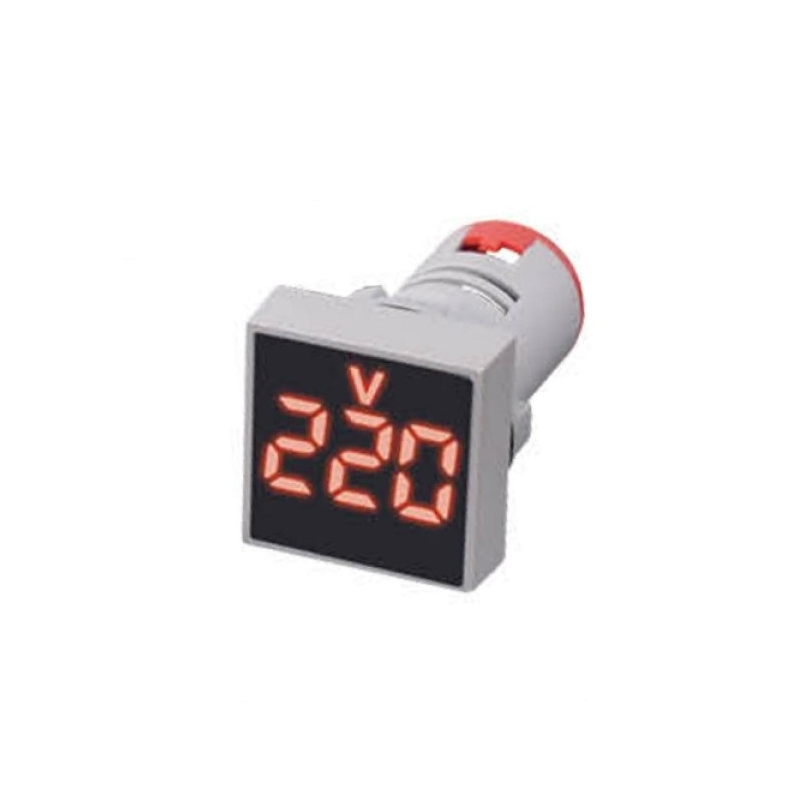

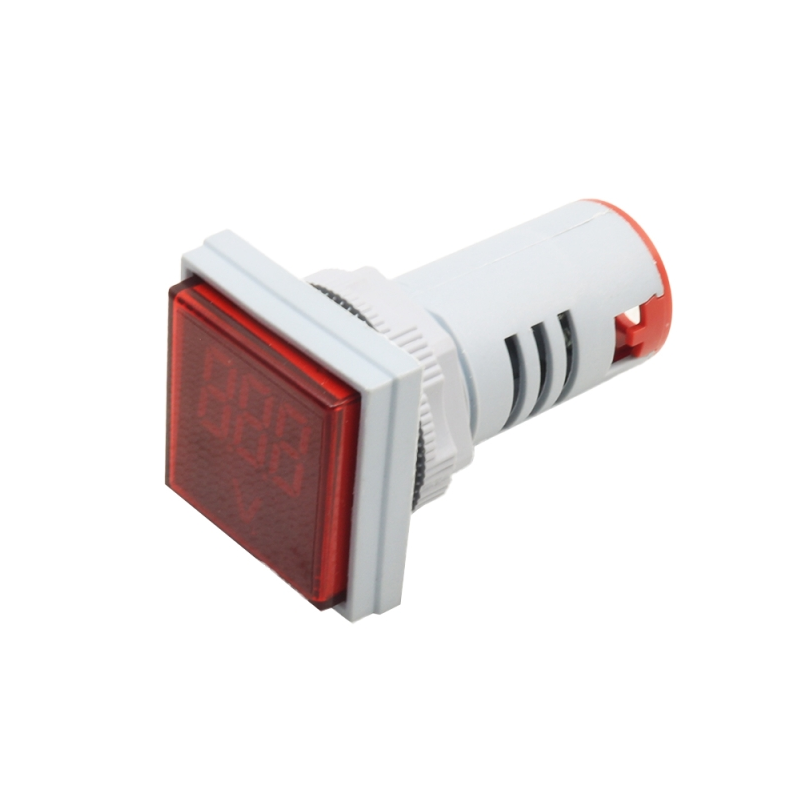

ولتمتر چراغ سیگنالی AC500V قرمز مربعی مدل AD16-22FSV

لامپ سیگنال یک لامپ نمایشگر جهت نمایش روشن و خاموش بودن موتورهای سه فاز و نشان دادن وجود یا عدم وجود فاز در تابلوهای برق استفاده می شود. این مدل از لامپ سیگنال علاوه بر دارا بودن LED دارای ولت متر و آمپرمتر داخلی نیز می باشد.

ولت آمپر چراغ سیگنالی قابلیت اندازه گیری ولتاژ از 60 تا 500 ولت را دارا میباشد.

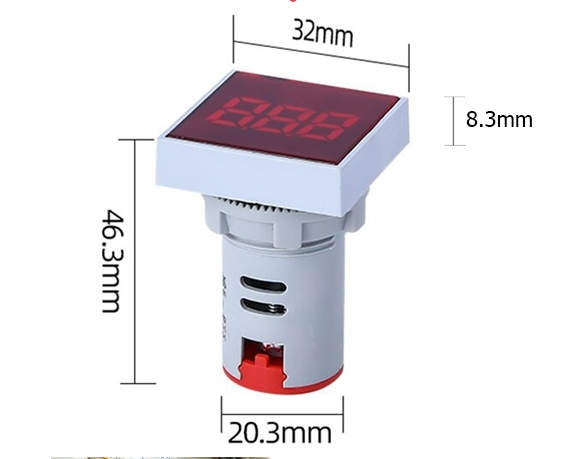

مشخصات

    محدوده اندازه گیری ولتاژ 60 الی 500 ولت AC
    رنگ قرمز

کاربردها

    تابلوبرق های صنعتی تک فاز و سه فاز
    تابلو برق های ساختمانی
    ماشین آلات صنعتی تک فاز و سه فاز
    تجهیزات الکتریکی سیار مانند موتوربرق
    جعبه فیوز داخلی واحدهای ساختمانی

نحوه استفاده

نصب در شبکه تک فاز

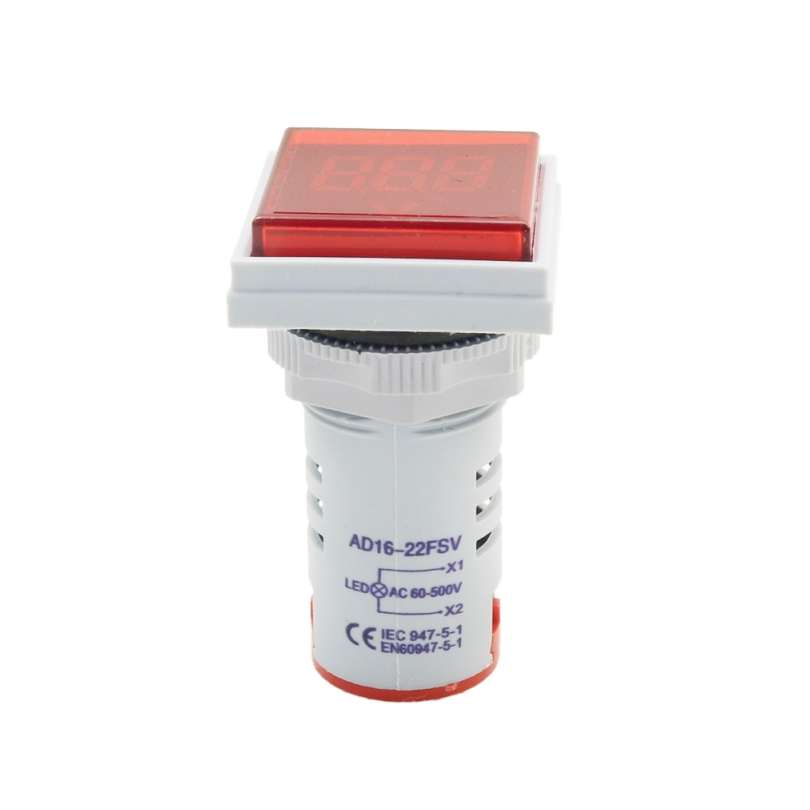

برای روشن کردن ولت آمپر متر چراغ سیگنالی کافیست فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد .

نصب در شبکه 3 فاز

در شبکه 3 فاز ، 3 عدد ولت آمپر متر چراغ سیگنالی بر روی تابلو باید نصب شود . جهت روشن کردن این چراغ سیگنال های ETC، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق  بین فاز و نول را به شما نشان می دهد . مسیر دوم به این شکل است که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند .

کدکالا 1003387
