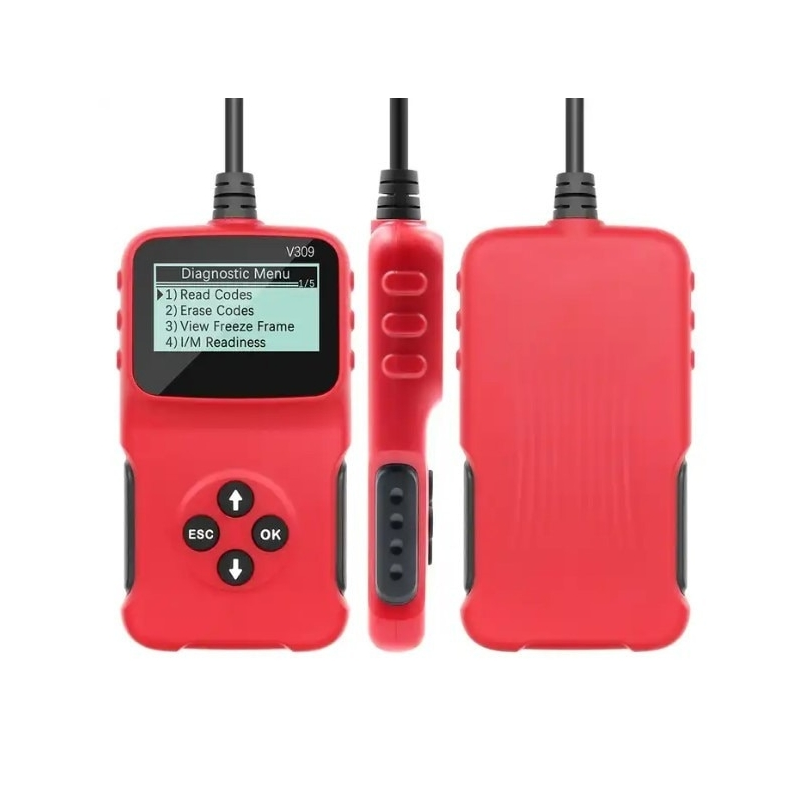

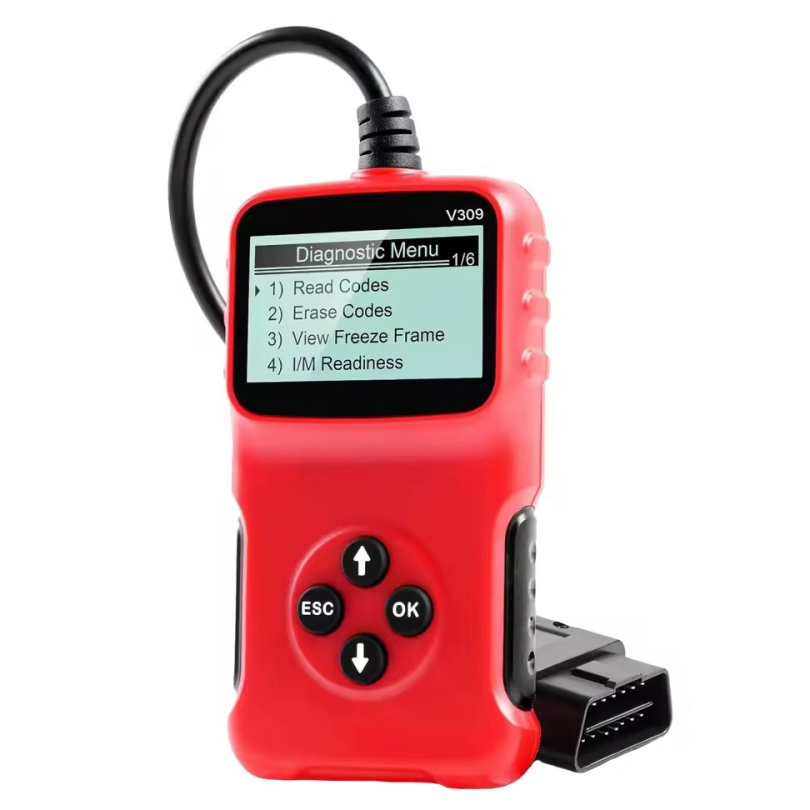

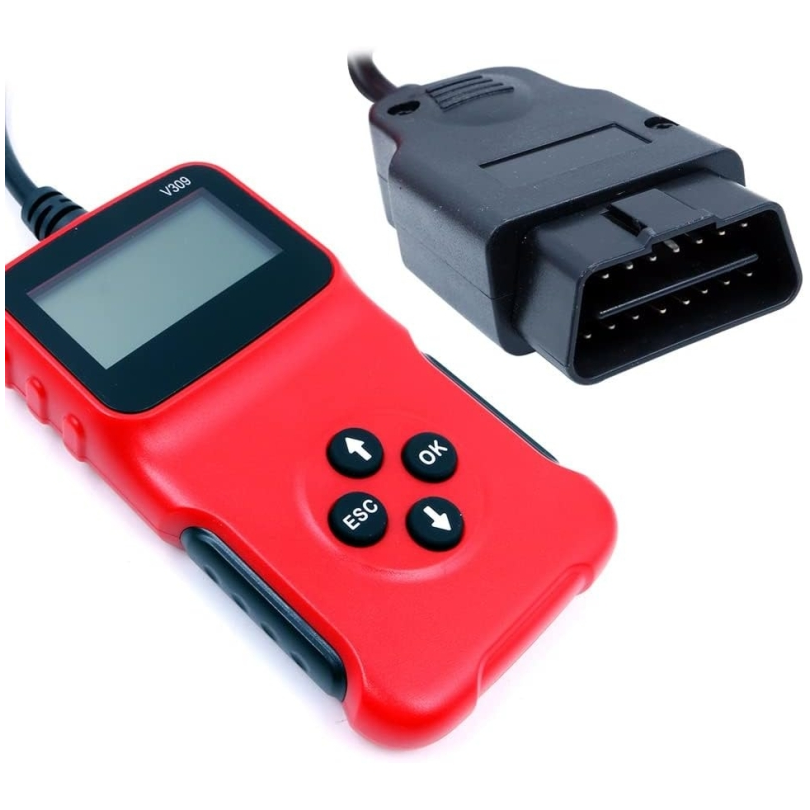

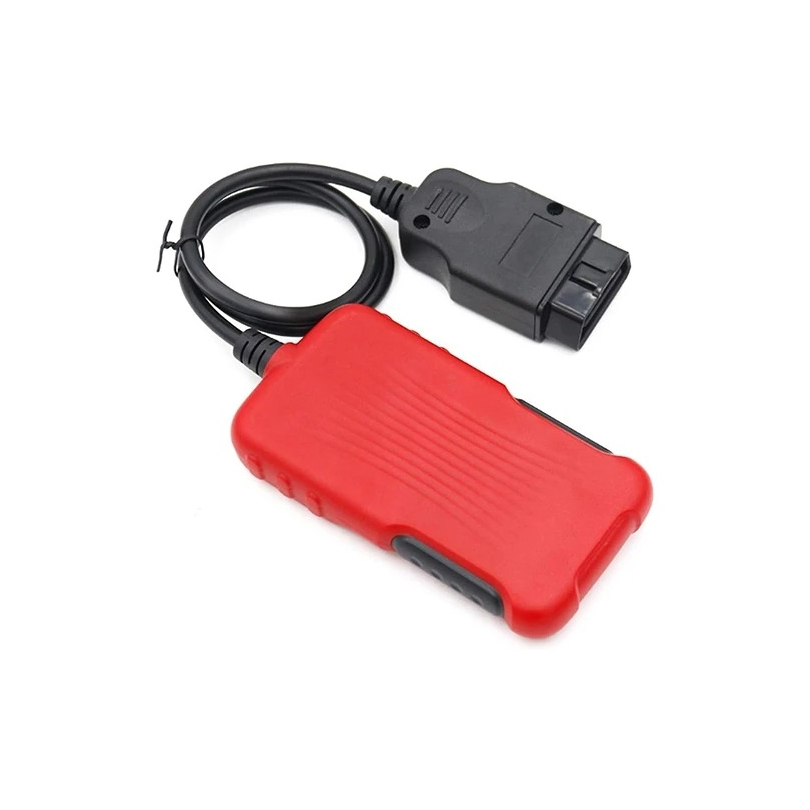

دستگاه دیاگ خودرو OBD II / OBD 2 مدل V309

دستگاه دیاگ V309 یک ابزار مناسب برای تشخیص مشکلات موتور در خودروهای مجهز به استاندارد OBD2 است. این دستگاه بدون نیاز به باتری داخلی یا اتصال به تلفن همراه، از طریق درگاه OBD خودرو تغذیه می‌شود و با استفاده از نمایشگر 2.1 اینچی، اطلاعات مربوط به کدهای خطا، داده‌های زنده و وضعیت آمادگی سیستم‌های آلایندگی را نمایش می‌دهد.

دیاگ V309 از 9 پروتکل استاندارد OBD2 پشتیبانی می‌کند و با خودروهای بنزینی تولیدی که دارای درگاه OBD2 هستند، سازگار است. این دستگاه قابلیت خواندن خطای عمومی و اختصاصی، نمایش داده‌های لحظه‌ای سنسورها، بررسی وضعیت آمادگی I/M، مشاهده اطلاعات خودرو مانند شماره VIN و بررسی فریز فریم را دارد.

مشخصات فنی

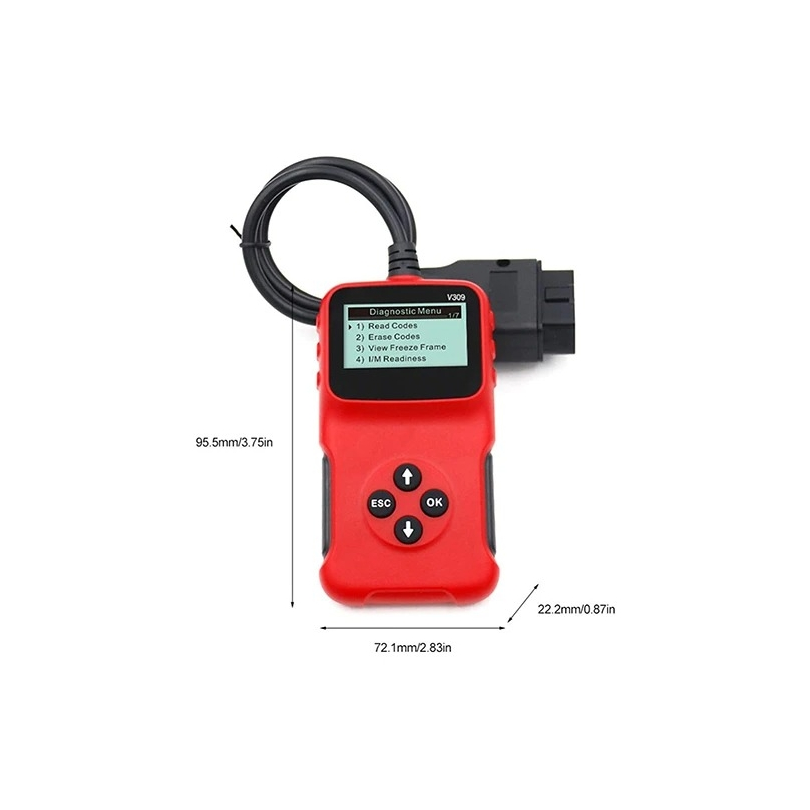

مدل: V309
نمایشگر: 2.1 اینچ با رزولوشن 128x64 پیکسل
ولتاژ کاری: 9 تا 16 ولت
جریان کاری: 80 میلی‌آمپر
جریان در حالت آماده‌به‌کار: 25 میلی‌آمپر
دمای کاری: 0 تا 60 درجه سلسیوس
دمای نگهداری: -20 تا 70 درجه سلسیوس

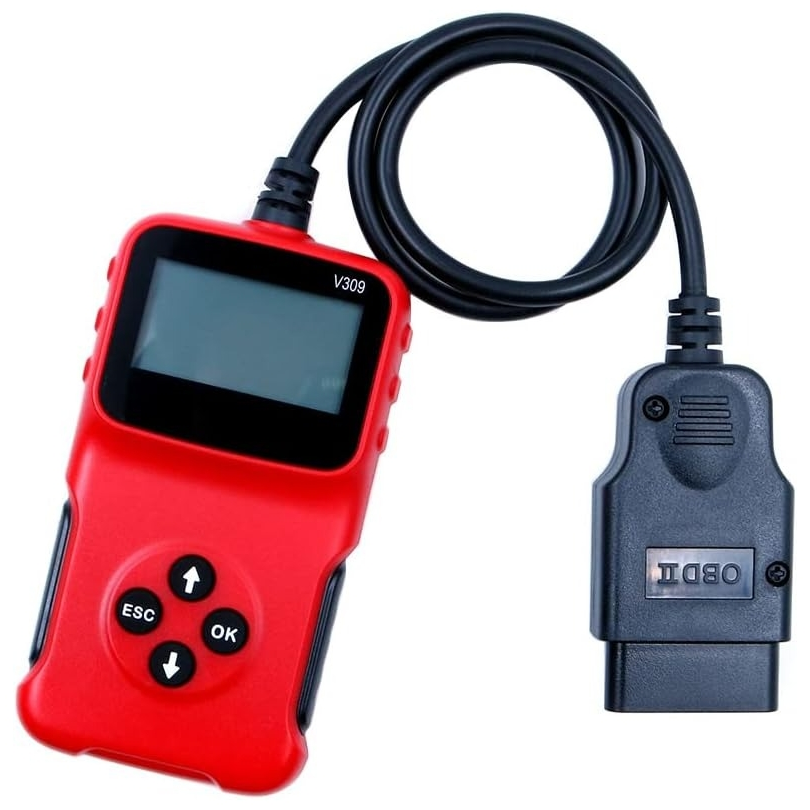

طول کابل: 56 سانتی‌متر
زبان‌های پشتیبانی‌شده: انگلیسی، فرانسوی، آلمانی، هلندی، اسپانیایی

پروتکل‌های پشتیبانی‌شده:

SAE J1850 PWM (41.6 Kbaud)
SAE J1850 VPW (10.4 Kbaud)
ISO 9141-2 (5 baud init, 10.4 Kbaud)
ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
ISO14230-4 KWP (fast init, 10.4 Kbaud)
ISO15765-4 CAN (11bit ID, 500 Kbaud)
ISO15765-4 CAN (29bit ID, 500 Kbaud)
ISO15765-4 CAN (11bit ID, 250 Kbaud)
ISO15765-4 CAN (29bit ID, 250 Kbaud)

کاربردها

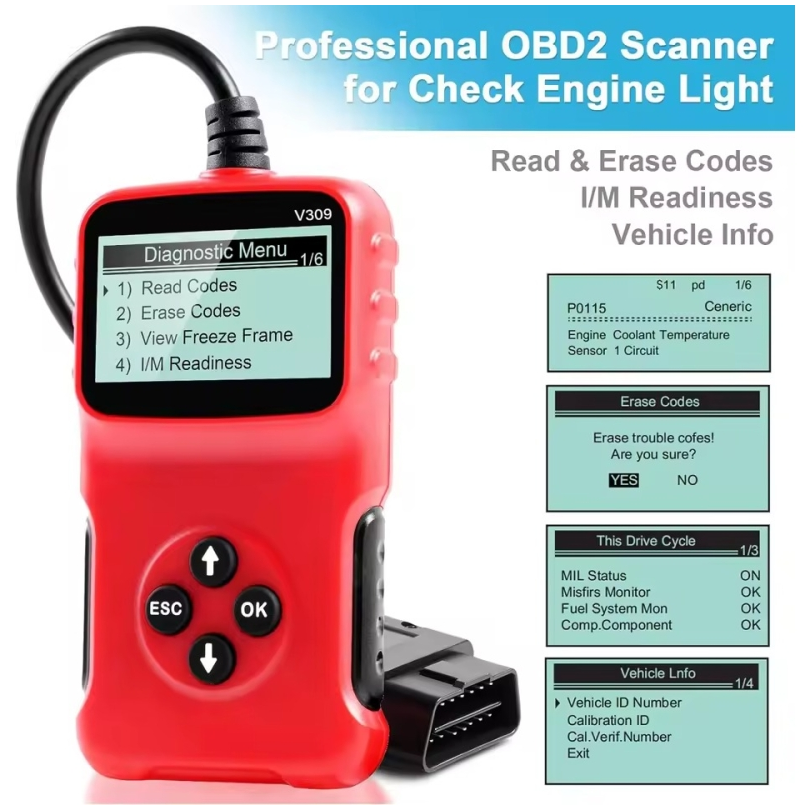

تشخیص و پاک‌کردن کدهای خطای موتور
بررسی وضعیت آمادگی سیستم‌های آلایندگی (I/M Readiness)
نمایش داده‌های زنده از سنسورها و ماژول‌های کنترل
تست سنسور اکسیژن و سیستم EVAP
خواندن اطلاعات خودرو مانند شماره VIN
مناسب برای خودروهای تولیدی از سال 1996 به بعد با استاندارد OBD2
